PCBA 研发设计 & 抄板（反向解析）注意事项

一、合规与知识产权红线（第一优先级）

1. 禁止直接照搬商用产品抄板后量产售卖

• 原理图、PCB 走线布局、元器件方案都属于知识产权，复刻后销售极易引发侵权诉讼。

• 若项目需要复刻，优先拿到原厂授权；无授权建议做逆向参考 + 重新改板设计（二次研发），不能 1:1 复制。

2. 区分抄板 / 反向解析与正向开发

• 抄板：拆板→扫描 PCB→提取走线、BOM、原理图；

• 合规研发：参考抄板得到的电路思路，重新绘制原理图、重新布局布线，改动关键拓扑、走线、器件选型，形成独立新方案。




3. 保密协议如果是客户委托抄板，必须确认客户拥有该板卡知识产权，留存书面证明，避免承接侵权项目。

二、抄板前期准备注意事项

1. 样板预处理

1. 外观拍照留档：正反面高清照片，记录丝印、标签、跳线、飞线、屏蔽罩、连接器位置。

2. 记录所有外设、接线端子定义、按键、指示灯。

3. 优先读取板上程序（MCU/Flash），打磨元器件前先备份固件，打磨后芯片容易损坏无法读程序。

4. 不要立刻打磨：先标记特殊器件、热敏器件、易碎元件、BGA、QFN、底部焊盘器件。

2. 器件拆取与 BOM 采集风险点

1. 热风枪温度控制，防止 PCB 铜箔起泡、焊盘脱落，多层板内层走线断裂。

2. BGA 芯片拆下后，底部焊点容易脱落，拍照记录每一颗 BGA 位置。

3. 元器件识别难点：

• 部分芯片丝印被打磨（磨码），无法直接查到型号；

• 电阻电容很多无丝印，必须拆下用万用表 / LCR 电桥实测参数；

• 电源芯片、MOS 管、二极管丝印是代码，不是型号，需要查代码库。

4. BOM 清单内容必须完整：位号、封装、型号、参数、品牌、耐压、功率、精度。

⚠️坑：只抄 PCB 走线，不实测元件参数，复刻板通电直接烧毁。

三、PCB 线路抄板技术要点

1. 单面 / 双层板

• 扫描高清图片，对位，提取走线；注意过孔、隐藏短线。

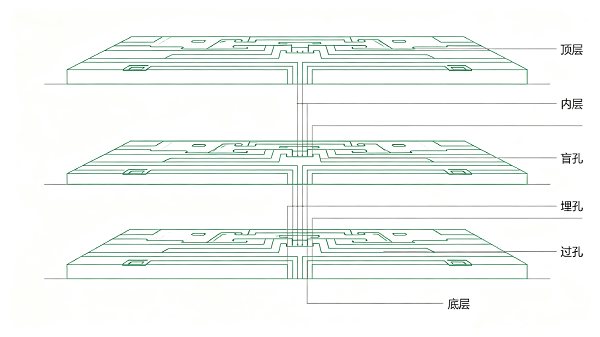

2. 多层板（4 层‑6 层‑8 层及以上，难度最高）

多层板抄板最大难点：内层走线不可见

1. 逐层打磨：小心打磨掉顶层铜箔→拍照→记录走线；再打磨介质层，露出下一层铜箔；依次操作到底层。

2. 每层照片严格对齐基准点（定位孔、板边），否则走线错位。

3. 记录所有埋孔、盲孔；盲孔不打通整板，很容易漏掉，复刻后断路。




4. 内层电源分割、地分割区域必须完整记录，分割错误会造成电源噪声大、板子不稳定。

3. 抄板后 PCB 校验检查项

• 所有过孔网络连通性；

• 短路检查：相邻走线、电源‑地是否误连；

• 走线宽度、间距、铜皮开窗、阻焊、丝印位置；

• 板厚、层数、阻抗要求（高速信号板 USB、以太网、DDR 必须核对阻抗，原样复刻不一定阻抗匹配）。

四、原理图逆向还原（研发最关键环节）

1. 依靠 PCB 网络，反推原理图，但PCB 不能 100% 代表电路逻辑。

• PCB 只能看出哪两个引脚相连，看不出电路功能。

2. 重点核对：电源回路、复位电路、晶振、滤波电路、反馈回路。

3. 电源部分：必须实测电压，不能只靠走线推断；开关电源反馈电阻阻值错一个，输出电压完全错误。

4. 信号回路：高速通信（CAN、RS485、USB、SPI）注意上拉下拉电阻。

五、复刻打样 & 调试风险（很多抄板失败出在这里）

1. 器件兼容性风险原板老芯片已经停产，找不到完全替代料；直接换替代料引脚兼容不等于功能兼容。

2. PCB 工艺差异原板板材（FR‑4 TG 值、铜厚）、阻抗、层叠结构不一样，高速电路会出现信号不稳。

3. 固件程序抄板得到硬件，如果 MCU 带加密，读不出固件，就算 PCB、BOM1:1 也无法工作。

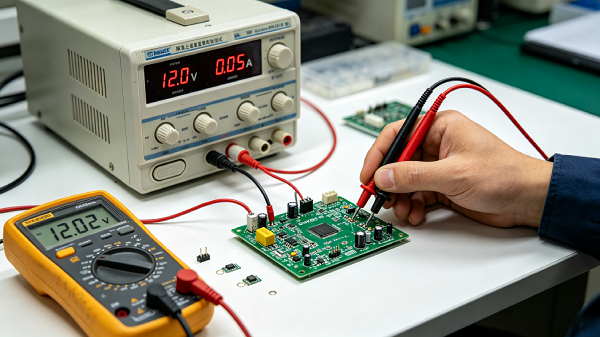

4. 样板上电流程：

• 先不通电，万用表测电源‑地有没有短路；

• 低压逐步上电，限流电源调试；

• 分模块单独调试，不要一次性整机上电。

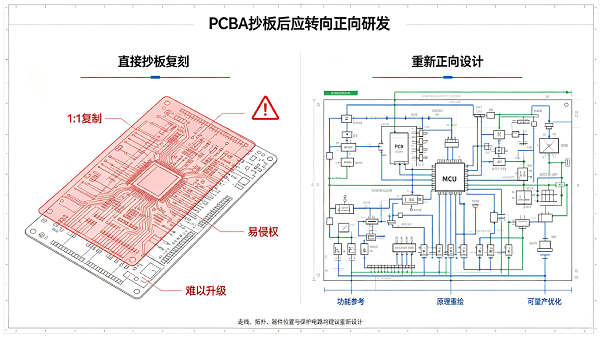

六、从抄板转向正向研发优化（推荐方案）

拿到逆向资料后，不要直接投板，做研发优化改造，规避侵权同时提升稳定性：

1. 原理图层面：优化电源滤波，增加 ESD、浪涌保护；

2. PCB 布局层面：重新布局，改动关键器件位置、走线走向；

3. 器件升级：替换老旧停产元器件；

4. 可增加测试点，方便后期生产调试维修。

七、高频踩坑清单（避坑速查表）

1. ❌只抄 PCB，不测阻容参数 → 烧板

2. ❌多层板打磨时破坏内层走线 → 复刻板断路

3. ❌漏掉盲孔、埋孔 → 网络不通

4. ❌忽略阻抗、层叠结构 → 高速信号失败

5. ❌MCU 加密读不出固件 → 硬件复刻完成但板子不启动

6. ❌无授权抄板直接量产 → 知识产权纠纷
